PARTS LOCATION
ILLUSTRATION

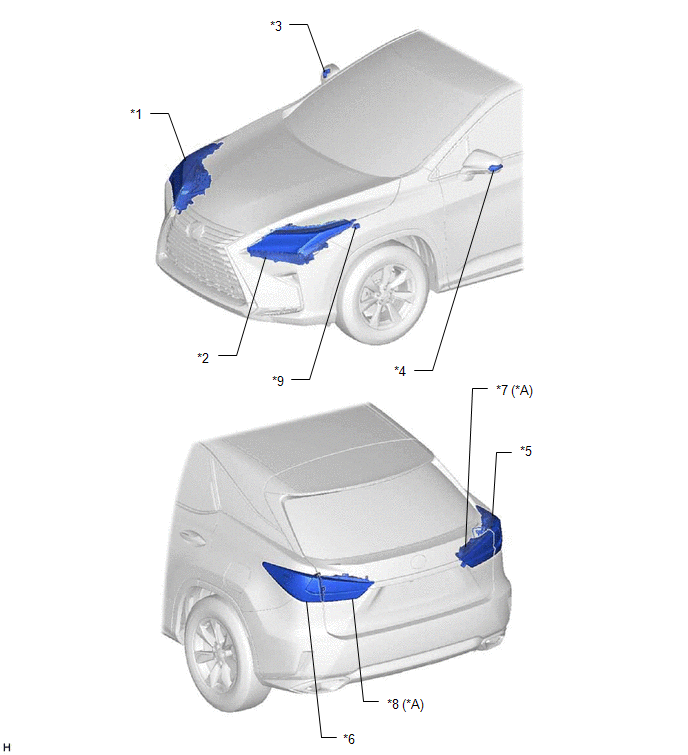

| *A | for LED Type Turn Signal Light | - | - |
| *1 | HEADLIGHT ASSEMBLY RH - TURN SIGNAL LIGHT | *2 | HEADLIGHT ASSEMBLY LH - TURN SIGNAL LIGHT |
| *3 | SIDE TURN SIGNAL LIGHT ASSEMBLY RH | *4 | SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
| *5 | REAR LIGHT ASSEMBLY RH - TURN SIGNAL LIGHT | *6 | REAR LIGHT ASSEMBLY LH - TURN SIGNAL LIGHT |
| *7 | REAR COMBINATION LIGHT ASSEMBLY RH - TURN SIGNAL LIGHT | *8 | REAR COMBINATION LIGHT ASSEMBLY LH - TURN SIGNAL LIGHT |
| *9 | WIRELESS DOOR LOCK BUZZER | - | - |
ILLUSTRATION
| *1 | BACK DOOR LOCK ASSEMBLY | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) |
| *3 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *5 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) |
| *7 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) | *8 | REAR DOOR LOCK ASSEMBLY LH |
| *9 | REAR DOOR LOCK ASSEMBLY LH | *10 | MULTIPLEX NETWORK DOOR ECU |
| *11 | ELECTRICAL KEY AND TIRE PRESSURE MONITORING SYSTEM RECEIVER ASSEMBLY | *12 | DOOR UNLOCK DETECTION SWITCH |
| *13 | DOOR LOCK MOTOR | - |
ILLUSTRATION
| *1 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *2 | COMBINATION METER ASSEMBLY |
| *3 | DLC3 | *4 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *5 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 2 FUSE - AM2 FUSE - ECU-ACC FUSE - ECU-IG1 NO. 4 FUSE - D/L FUSE - ALL DR LOCK RELAY - D DR UNLOCK RELAY - L/D DR UNLOCK RELAY | - | - |
