Lexus RX (RX 350L, RX450h) 2016-2024 Repair Manual: Components

COMPONENTS

ILLUSTRATION

*A

for Driver Side

*B

for Front Passenger Side

*1

COURTESY LIGHT ASSEMBLY

*2

DOOR ARMREST COVER

*3

FRONT DOOR INSIDE HANDLE BEZEL PLUG

*4

FRONT DOOR NO. 1 STIFFENER CUSHION

*5

FRONT DOOR TRIM BOARD SUB-ASSEMBLY

*6

MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL

*7

POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL

-

-

ILLUSTRATION

*A

w/ Memory

-

-

*1

DOOR LOCK CONTROL KNOB BEZEL

*2

FRONT DOOR AIR DUCT

*3

FRONT DOOR INNER GLASS WEATHERSTRIP

*4

FRONT DOOR TRIM POCKET

*5

SEAT MEMORY SWITCH

-

-

ILLUSTRATION

*1

DOOR SIDE AIRBAG SENSOR

*2

FRONT DOOR FIX WINDOW GLASS

*3

FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY

*4

FRONT DOOR GLASS RUN

*5

FRONT DOOR GLASS SUB-ASSEMBLY

*6

FRONT DOOR NO. 1 TRIM BRACKET

*7

FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY

*8

FRONT DOOR SERVICE HOLE COVER

*9

FRONT DOOR WINDOW REGULATOR ASSEMBLY

*10

FRONT NO. 1 SPEAKER ASSEMBLY

*11

OUTER MIRROR CONTROL ECU ASSEMBLY

*12

OUTER MIRROR INSTALL HOLE COVER

*13

OUTER REAR VIEW MIRROR ASSEMBLY

*14

FRONT DOOR FIX WINDOW WEATHERSTRIP

*15

HOLE PLUG

*16

OUTER MIRROR PROTECTOR

*17

FRONT DOOR WEATHERSTRIP CLIP

*18

FRONT DOOR NO. 2 SERVICE HOLE COVER

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

MP grease

Non-reusable part

ILLUSTRATION

*A

for Front Passenger Side

*B

for Driver Side

*1

FRONT DOOR FRONT OUTSIDE HANDLE PAD

*2

FRONT DOOR LOCK CYLINDER ASSEMBLY

*3

FRONT DOOR LOCK OPEN ROD

*4

FRONT DOOR LOCK WITH MOTOR ASSEMBLY

*5

FRONT DOOR OUTSIDE HANDLE ASSEMBLY

*6

FRONT DOOR OUTSIDE HANDLE COVER

*7

FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY

*8

FRONT DOOR REAR OUTSIDE HANDLE PAD

*9

DOOR LOCK WIRE HARNESS SEAL

*10

HOLE PLUG

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

MP grease

-

-

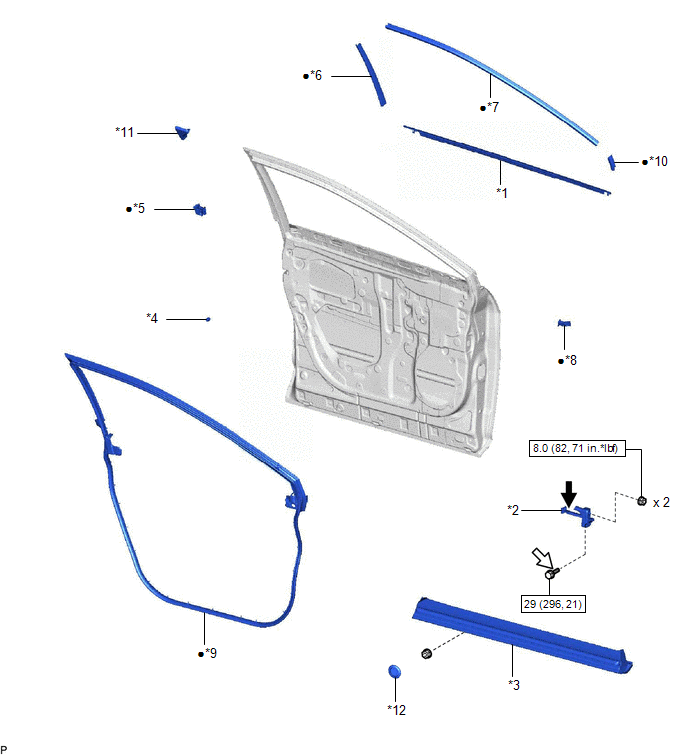

ILLUSTRATION

*1

FRONT DOOR BELT MOULDING ASSEMBLY

*2

FRONT DOOR CHECK ASSEMBLY

*3

FRONT DOOR OUTSIDE MOULDING SUB-ASSEMBLY

*4

FRONT DOOR PANEL CUSHION

*5

FRONT DOOR PANEL PROTECTOR

*6

FRONT DOOR REAR OUTSIDE STRIPE

*7

FRONT DOOR STRIPE

*8

FRONT DOOR VENT SEAL

*9

FRONT DOOR WEATHERSTRIP

*10

NO. 1 BLACK OUT TAPE

*11

UPPER DOOR FRAME GARNISH

*12

HOLE PLUG

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

MP grease

Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent

Precoated part

-

-

ILLUSTRATION

*1

FRONT DOOR FRONT WINDOW FRAME MOULDING

*2

FRONT DOOR REAR WINDOW FRAME MOULDING

*3

FRONT DOOR UPPER WINDOW FRAME MOULDING

*4

FRONT DOOR

*5

RIVET

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

Anti-rust coating

-

-

ILLUSTRATION

*1

COWL SIDE TRIM BOARD

*2

FRONT DOOR SCUFF PLATE

    Front Door
    ...

    Inspection
    INSPECTION PROCEDURE 1. INSPECT FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH (a) Apply 6.0 V (4 dry cell batteries in series) to the front door outside handle assembly LH and check that the light comes on ...
