Lexus RX (RX 350L, RX450h) 2016-2023 Repair Manual: Components

COMPONENTS

ILLUSTRATION

*1

FRONT FENDER APRON SEAL LH

*2

FRONT WHEEL OPENING EXTENSION PAD LH

*3

NO. 3 ENGINE UNDER COVER

-

-

ILLUSTRATION

*A

w/o AVS

*B

w/ AVS

*1

FRONT AXLE SHAFT NUT

*2

FRONT DRIVE SHAFT ASSEMBLY

*3

FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY

*4

FRONT SPEED SENSOR

*5

FRONT STABILIZER LINK ASSEMBLY

*6

TIE ROD ASSEMBLY

*7

FRONT AXLE ASSEMBLY

*8

COTTER PIN

*9

FRONT FLEXIBLE HOSE

*10

FRONT SKID CONTROL SENSOR WIRE

Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf)

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

Do not apply lubricants to the threaded parts

Toyota Body Grease W

-

-

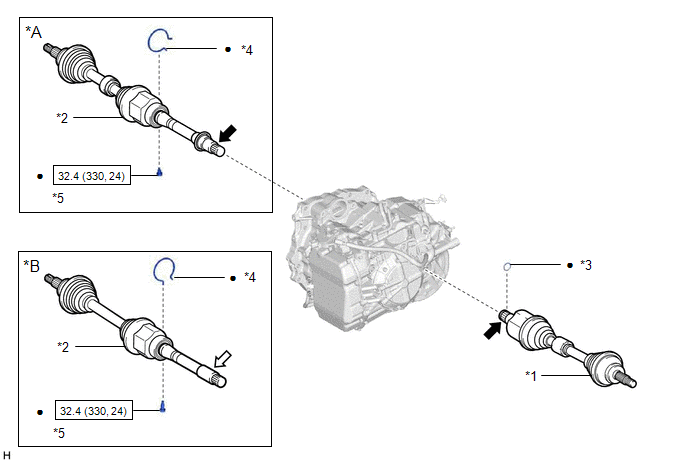

ILLUSTRATION

*A

for 2WD

*B

for AWD

*1

FRONT DRIVE SHAFT ASSEMBLY LH

*2

FRONT DRIVE SHAFT ASSEMBLY RH

*3

FRONT DRIVE SHAFT HOLE SNAP RING

*4

BEARING BRACKET HOLE SNAP RING

*5

NO. 1 DRIVE SHAFT BEARING BRACKET SETTING BOLT

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

ATF WS

Toyota genuine differential gear oil LT 75W-85 GL-5 or equivalent

ILLUSTRATION

*A

for LH Side

*B

for TMC Made

*C

for TMMC Made

-

-

*1

FRONT AXLE INBOARD JOINT BOOT

*2

FRONT AXLE INBOARD JOINT BOOT CLAMP

*3

FRONT AXLE OUTBOARD JOINT BOOT

*4

FRONT AXLE OUTBOARD JOINT BOOT CLAMP

*5

FRONT DRIVE INBOARD JOINT ASSEMBLY

*6

FRONT DRIVE SHAFT DAMPER

*7

FRONT DRIVE SHAFT DAMPER CLAMP

*8

FRONT DRIVE SHAFT DUST COVER LH

*9

FRONT NO. 2 AXLE INBOARD JOINT BOOT CLAMP

*10

FRONT NO. 2 AXLE OUTBOARD JOINT BOOT CLAMP

*11

SHAFT SNAP RING

*12

TRIPOD JOINT

*13

FRONT DRIVE OUTBOARD JOINT SHAFT ASSEMBLY

*14

FRONT AXLE INBOARD JOINT GROMMET

*15

ROLLER

-

-

Non-reusable part

-

-

ILLUSTRATION

*A

for 2WD RH Side

*B

for TMC Made

*C

for TMMC Made

-

-

*1

FRONT AXLE INBOARD JOINT BOOT

*2

FRONT AXLE INBOARD JOINT BOOT CLAMP

*3

FRONT DRIVE INBOARD JOINT ASSEMBLY

*4

FRONT DRIVE SHAFT BEARING

*5

FRONT DRIVE SHAFT DAMPER

*6

FRONT DRIVE SHAFT DAMPER CLAMP

*7

FRONT DRIVE SHAFT DUST COVER RH

*8

FRONT NO. 2 AXLE INBOARD JOINT BOOT CLAMP

*9

SHAFT SNAP RING

*10

TRIPOD JOINT

*11

DRIVE SHAFT HOLE SNAP RING

*12

FRONT DRIVE OUTBOARD JOINT SHAFT ASSEMBLY

*13

ROLLER

*14

FRONT AXLE INBOARD JOINT GROMMET

Non-reusable part

-

-

ILLUSTRATION

*A

for AWD RH Side

*B

for TMC Made

*C

for TMMC Made

-

-

*1

FRONT AXLE INBOARD JOINT BOOT

*2

FRONT AXLE INBOARD JOINT BOOT CLAMP

*3

FRONT DRIVE INBOARD JOINT ASSEMBLY

*4

FRONT DRIVE SHAFT BEARING

*5

FRONT NO. 2 AXLE INBOARD JOINT BOOT CLAMP

*6

SHAFT SNAP RING

*7

TRIPOD JOINT

*8

DRIVE SHAFT HOLE SNAP RING

*9

FRONT DRIVE OUTBOARD JOINT SHAFT ASSEMBLY

*10

FRONT AXLE INBOARD JOINT GROMMET

*11

ROLLER

-

-

Non-reusable part

-

-

    Front Drive Shaft Assembly
    ...

    Removal
    REMOVAL CAUTION / NOTICE / HINT The necessary procedures (adjustment, calibration, initialization, or registration) that must be performed after parts are removed and installed, or replaced during fro ...
