PARTS LOCATION

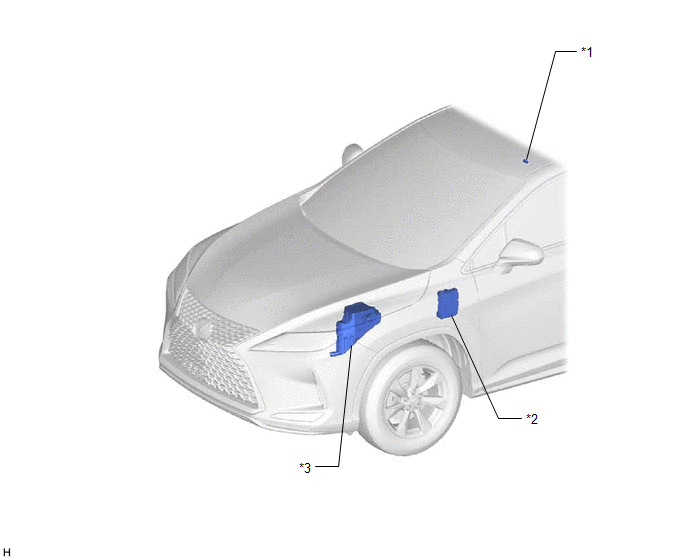

ILLUSTRATION

 | *1 | TELEPHONE MICROPHONE ASSEMBLY | *2 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG2 NO. 3 FUSE (w/ Manual (SOS) Switch) - DCM FUSE (w/ Manual (SOS) Switch) - ECU-DCC NO. 2 FUSE - ECU-ACC FUSE - PANEL FUSE - METER FUSE - METER-IG2 FUSE |
| *3 | ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - AMP FUSE - RADIO NO. 2 FUSE - ECU-IG1 NO. 8 FUSE | - | - |
ILLUSTRATION

 | *1 | NAVIGATION ANTENNA ASSEMBLY | *2 | SPIRAL CABLE SUB-ASSEMBLY |
| *3 | STEERING PAD SWITCH ASSEMBLY | *4 | COMBINATION METER ASSEMBLY |
| *5 | MULTI-DISPLAY ASSEMBLY | *6 | RADIO RECEIVER ASSEMBLY |
| *7 | CLOCK ASSEMBLY | *8 | REMOTE TOUCH (REMOTE OPERATION CONTROLLER ASSEMBLY) |
| *9 | NO. 1 STEREO JACK ADAPTER ASSEMBLY | *10 | DCM (TELEMATICS TRANSCEIVER) (w/ Manual (SOS) Switch) |
| *11 | DLC3 | *12 | HEADUP DISPLAY (METER MIRROR SUB-ASSEMBLY) (w/ Headup Display System) |
| *13 | - GPS | *14 | ANTENNA CORD SUB-ASSEMBLY |
ILLUSTRATION
w/o Rear No. 2 Seat
 | *1 | FRONT NO. 1 SPEAKER ASSEMBLY LH | *2 | FRONT NO. 1 SPEAKER ASSEMBLY RH |
| *3 | FRONT NO. 2 SPEAKER ASSEMBLY LH | *4 | FRONT NO. 2 SPEAKER ASSEMBLY RH |
| *5 | FRONT NO. 3 SPEAKER ASSEMBLY | *6 | REAR NO. 3 SPEAKER ASSEMBLY (except 9 Speakers) |
| *7 | REAR SPEAKER ASSEMBLY LH | *8 | REAR SPEAKER ASSEMBLY RH |
| *9 | REAR NO. 2 SPEAKER ASSEMBLY LH | *10 | REAR NO. 2 SPEAKER ASSEMBLY RH |
| *11 | STEREO COMPONENT AMPLIFIER ASSEMBLY | *12 | REAR TELEVISION CAMERA ASSEMBLY |
ILLUSTRATION
w/ Rear No. 2 Seat
 | *1 | FRONT NO. 1 SPEAKER ASSEMBLY LH | *2 | FRONT NO. 1 SPEAKER ASSEMBLY RH |
| *3 | FRONT NO. 2 SPEAKER ASSEMBLY LH | *4 | FRONT NO. 2 SPEAKER ASSEMBLY RH |
| *5 | FRONT NO. 3 SPEAKER ASSEMBLY | *6 | REAR NO. 3 SPEAKER ASSEMBLY (except 9 Speakers) |
| *7 | REAR SPEAKER ASSEMBLY LH | *8 | REAR SPEAKER ASSEMBLY RH |
| *9 | REAR NO. 2 SPEAKER ASSEMBLY LH | *10 | REAR NO. 2 SPEAKER ASSEMBLY RH |
| *11 | STEREO COMPONENT AMPLIFIER ASSEMBLY | *12 | REAR TELEVISION CAMERA ASSEMBLY |
ILLUSTRATION
w/o Rear No. 2 Seat
 | *1 | RADIO SETTING CONDENSER | *2 | WINDOW GLASS ANTENNA WIRE |
| *3 | NO. 2 ANTENNA CORD SUB-ASSEMBLY | *4 | NO. 6 ANTENNA CORD SUB-ASSEMBLY (w/ SXM Function) |
| *5 | NO. 3 ANTENNA CORD SUB-ASSEMBLY | *6 | NO. 4 ANTENNA CORD SUB-ASSEMBLY |
| *7 | NO. 1 AMPLIFIER ANTENNA ASSEMBLY | *8 | TELEPHONE ANTENNA ASSEMBLY (w/ SXM Function) - SiriusXM |
| *9 | REAR SPOILER SUB-ASSEMBLY - FM Main - AM | *10 | - FM Sub |
ILLUSTRATION
w/ Rear No. 2 Seat
 | *1 | RADIO SETTING CONDENSER | *2 | WINDOW GLASS ANTENNA WIRE |
| *3 | NO. 2 ANTENNA CORD SUB-ASSEMBLY | *4 | NO. 3 ANTENNA CORD SUB-ASSEMBLY |
| *5 | NO. 1 AMPLIFIER ANTENNA ASSEMBLY | *6 | NO. 5 ANTENNA CORD SUB-ASSEMBLY (w/o SXM Function) |
| *7 | NO. 6 ANTENNA CORD SUB-ASSEMBLY (w/ SXM Function) | *8 | NO. 4 ANTENNA CORD SUB-ASSEMBLY |
| *9 | TELEPHONE ANTENNA ASSEMBLY (w/ SXM Function) - SiriusXM | *10 | - FM Sub |
| *11 | REAR SPOILER SUB-ASSEMBLY - FM Main - AM | - | - |
